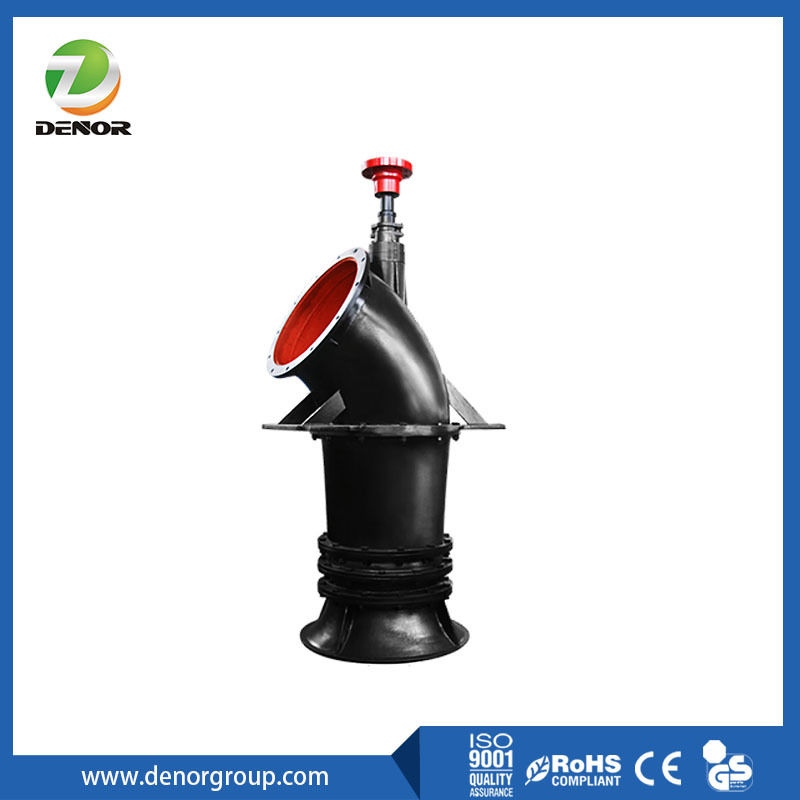

Pompe à flux axial vertical ZLB

Pompe à flux axial vertical ZLB

La pompe à flux axial vertical ZLB est une pompe à flux axial de petite et moyenne taille développée par Denor. Cette série de produits a un large spectre, de bonnes performances hydrauliques et une structure nouvelle. Elle se caractérise par un rendement élevé, de bonnes performances de cavitation, une installation et une maintenance faciles. En même temps, combiné à la dernière technologie de contrôle de l'information, le système de pompe à eau intelligent développé indépendamment peut être configuré, avec une fonction de surveillance automatique.

Application
Cette série de produits peut être utilisée pour de l'eau claire ou d'autres liquides ayant des propriétés physiques et chimiques proches de l'eau dont la température du fluide caloporteur ne dépasse pas 50ºC. Ils sont largement utilisés dans les grands projets d'aménagement hydraulique, l'irrigation des terres agricoles, le transport d'eau industrielle. La centrale thermique transporte l'eau de circulation, le niveau de la construction navale, l'approvisionnement et le drainage en eau urbains et les projets de dérivation d'eau.

Tableau des paramètres de performance (faible hauteur et grand débit)

Tableau des matériaux de configuration standard

Avantages de la structure

Standard avec des paliers de guidage en caoutchouc de haute qualité avec un faible coefficient de frottement, une absorption des vibrations et particulièrement adaptés à la pompe à flux axial
Le palier de guidage inférieur adopte une structure allongée avec un meilleur rapport longueur/diamètre, ce qui améliore considérablement la stabilité des pièces du rotor ;
Conçu avec suffisamment de canaux de lubrification et un bon effet de refroidissement et de lubrification

Coulée de précision, rayon de courbure raisonnable, passage interne transition en douceur, optimisation des performances
La conception de la structure multi-nervures augmente la résistance et la rigidité du corps
Conception raisonnable des trous de levage, levage pratique

Coulée de précision, passage interne transition en douceur, optimisation des performances
Structure en deux parties pour une maintenance facile

En condition de fonctionnement conventionnelle, la nervure de rayonnement thermique du cercle extérieur rayonne la chaleur, de sorte que la difficulté de réception de l'eau externe sur le terrain est résolue
Dans des conditions de travail spéciales, augmentez le rayonnement thermique de la bobine pour garantir que l'unité fonctionne pendant longtemps
Équipé d'un dispositif de mesure des vibrations et de la température en ligne pour assurer un fonctionnement sûr

Et la partie associée au palier de guidage et à l'emballage est munie d'un manchon de protection amovible, avec une maintenance pratique
6. Roue

Modèle hydraulique développé indépendamment, la zone à haut rendement est large
Adopter un moule métallique, coulée de précision
Avantages du produit


Économie d'énergie à haut rendement :
le modèle hydraulique est conçu par la théorie de l'écoulement 3D et calculé par simulation computationnelle CFD, avec les meilleures performances en théorie. Les composants hydrauliques sont fabriqués à partir d'un moule métallique, les pales de guidage coulées avec précision sont usinées par CNC ; la coque de la pale de guidage et l'ébauche du cône d'aspiration sont coulées par du sable de résine, le canal d'écoulement solide est entièrement conforme aux dessins de conception, avec un rendement plus élevé et une large zone à haut rendementHaute fiabilité :
la conception du canal d'entrée est raisonnable, l'eau d'entrée est uniforme sans vortex, avec un fonctionnement en douceur, la concentricité absolue de l'arbre de la pompe et l'excellent équilibre statique des pièces du rotor garantissent que la pompe a de faibles vibrations et un faible bruit lorsqu'elle fonctionne à grande vitesseTechnologie de pointe :
toutes les pièces utilisant un moule métallique, une coulée de précision, la qualité des pièces est fiableFaible maintenance :
structure raisonnable, montage et démontage pratiques et maintenance simpleGestion des stocks :
gestion raisonnable des stocks, délais courts, livraison rapideSurveillance automatique :
Équipé d'un système de pompe à eau intelligent développé indépendamment, avec une fonction de surveillance automatique
