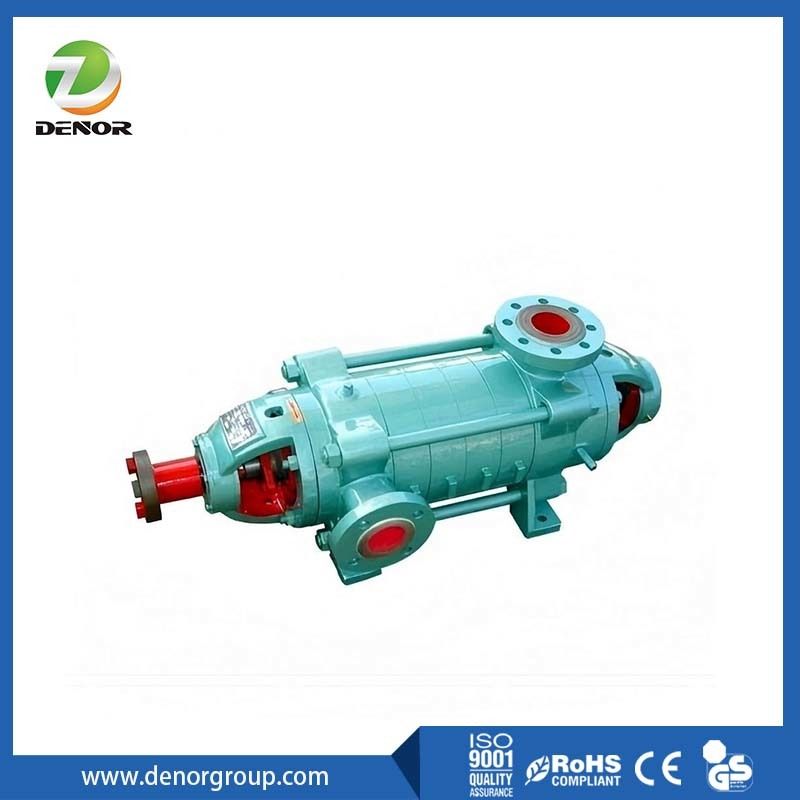

Pompe centrifuge multicellulaire horizontale MD
La pompe centrifuge multicellulaire horizontale de la série MD est une pompe centrifuge multicellulaire horizontale à aspiration simple. Elle adopte le modèle hydraulique de produits à haut rendement et économes en énergie recommandés par le pays et occupe une position de leader dans l'industrie. Elle présente les avantages suivants : haut rendement, large plage de performances, fonctionnement sûr et stable, faible bruit, longue durée de vie, installation et maintenance pratiques.
Signification du modèle et conditions d'application de la pompe minière résistante à l'usure de type MD:Par exemple : MD155-67x9
MD—est une pompe centrifuge multicellulaire pour l'exploitation minière
155—Le débit au point de conception de la pompe est de 155 m3/h
67—est le point de conception d'une seule étape de la pompe avec une hauteur de 67 m
9—Le nombre d'étages de la pompe est de 9
Série D
elle est applicable aux travaux d'alimentation et de drainage en eau dans les mines, les usines et les villes. La température des liquides ne doit pas dépasser 80℃.Série MD
la pompe centrifuge multicellulaire horizontale peut être appliquée pour le transport du fluide dont la teneur en particules est inférieure à 1,5 % et la taille des particules ne dépasse pas 0,5 mm. Spécialement proposée pour l'eau de mine neutre et autres eaux usées similaires. La température du liquide doit être comprise entre -20℃ et 80℃.Série DF
peut être utilisée pour transporter des liquides corrosifs ne contenant pas de particules solides. Plage de température du liquide : -20℃-105℃Série DG
elle est applicable à l'alimentation en eau dans les chaudières à basse/moyenne/haute pression ainsi qu'à l'alimentation et au drainage en eau à haute pression dans les usines ou les villes. Plage de température du liquide : -20℃-150℃Application :
La pompe à eau centrifuge de la série MD est utilisée pour le transport d'eau minérale neutre (taille des particules inférieure à 0,5 mm) et autres eaux usées similaires avec une teneur en particules solides ne dépassant pas 1,5 %, et la température du fluide transporté ne dépasse pas 80 ℃, adaptée aux aciéries, au drainage des mines, au transport des eaux usées et à d'autres occasions.
1. Dans des conditions d'eau propre (avec des particules solides inférieures à 0,1 %), il n'y a pas de réparation majeure après 5000 heures de fonctionnement, et la baisse de rendement ne dépasse pas 6 % ;
2. Dans des conditions d'eaux usées contenant des particules solides de 0,1 % à 1 %, fonctionnement pendant 3000 heures sans réparation majeure, la baisse de rendement ne dépasse pas 5 % ;
3. Dans des conditions d'eaux usées contenant des particules solides de 1 à 1,5 %, fonctionnement pendant 2000 heures sans réparation majeure, la baisse de rendement ne dépasse pas 6 %.
Structure :
1. La partie stator est principalement composée de la section avant, de la section intermédiaire, de l'aube directrice, de la section arrière, du bâti de palier, du couvercle de la chambre d'équilibrage et d'autres pièces qui sont intégrées avec des tiges et des écrous. Les deux côtés de la section avant et de la section arrière sont fixés sur la base de la pompe avec des boulons et des écrous.
2. Les composants du rotor sont principalement constitués de la roue, du manchon d'arrêt de la roue, du manchon d'arrêt d'équilibrage, du disque d'équilibrage et des pièces de manchon d'arbre qui sont serrées avec de petits écrous ronds et fixées sur l'arbre avec des clavettes plates pour empêcher la rotation. L'ensemble du rotor est supporté sur des paliers aux deux extrémités. Le rotor est directement relié au moteur électrique avec un accouplement à broches élastiques.
3. Afin de compenser la dilatation, un coussin denté est installé entre le dernier étage et le bloc d'équilibrage. Cette pièce doit être remplacée lors de la révision de la pompe.
4. La pompe centrifuge multicellulaire résistante à l'usure pour l'exploitation minière utilise un dispositif d'équilibrage hydraulique à disque d'équilibrage qui peut équilibrer complètement et automatiquement la force axiale. Le dispositif est composé de quatre parties : une plaque d'équilibrage, un disque d'équilibrage, un manchon d'équilibrage et un manchon d'arrêt d'équilibrage.
Données des paramètres :
Débit
| 3.7-1350m3/h |
Hauteur manométrique |
| 49-1800m |
Rendement |
| 32%-84% |
Poids |
| 78-3750kg |
Puissance du moteur |
| 3-1120kw |
Marge de cavitation |
| 2.0-7.0m |
|
